[컴파일러] NFA -> DFA 변환











Deterministic Finite Automata (DFA)

• 어떤 상황에서도 이동(transition)을 선택할 여지가 없다.
  → 즉, 현재 상태와 입력 기호가 주어지면 다음 상태가 단 하나로 결정된다.
  → “결정적(Deterministic)”이라는 말은 바로 이 뜻이다.



Non-deterministic Finite Automata (NFA)

• 적어도 한 경우에서 다음 상태로 가는 선택지가 여러 개일 수 있다.
  → 즉, 같은 상태에서 같은 입력 기호로 여러 개의 전이(transition) 가 가능하거나,
  → ε(엡실론) 전이처럼 입력 없이 이동하는 경우가 있을 수 있다.
• 입력 문자열을 받아들인다는 것(accept) 은
  → 여러 가능한 경로 중 하나라도 최종 상태(final state)에 도달할 수 있다면 Accept (수용)
  → 모든 경로가 최종 상태에 도달하지 못하면 Reject (거부)



DFA: 입력에 따라 이동 경로가 딱 하나로 정해지는 기계

NFA: 입력 하나에 대해 여러 이동 경로 중 하나라도 성공하면 통과되는 기계







NFA -> DFA 변환





NFA에서 DFA로 변환할 때 ε-closure(ε-닫힘)는 어떤 상태에서 ε-transition(ε-이동)을 통해 도달할 수 있는 모든 상태 집합을 의미한다.



즉, 특정 상태 q에서 입력 없이(ε) 이동할 수 있는 모든상태들을 포함하는 집합을 말한다.



ε-closure(s)	NFA의 한 상태 s로부터 ε(엡실론) 전이만을 따라 도달할 수 있는 모든 상태들의 집합.
ε-closure(T)	집합 T 안에 있는 어떤 NFA 상태 s로부터 ε 전이만을 따라 도달할 수 있는 모든 상태들의 집합.즉, T에 속한 모든 s에 대한 ε-closure(s) 의 합집합으로 표현된다.
move(T, a)	집합 T에 속한 어떤 상태로부터 입력 기호 a를 통해 전이할 수 있는 모든 NFA 상태들의 집합.







NFA -> DFA 변환 알고리즘



# NFA → DFA 변환 알고리즘 (Subset Construction)

Input:
  NFA = (Q, Σ, δ, q0, F)
  Q = NFA 상태 집합
  Σ = 입력 기호 집합
  δ = 전이 함수
  q0 = 시작 상태
  F = 종료 상태 집합

Output:
  DFA = (Dstates, Σ, Dtran, q0', F')

------------------------------------------------------

# 1. 초기화
q0' = ε-closure(q0)          # NFA 시작 상태의 ε-closure 계산
Dstates = { q0' }            # DFA의 상태 집합
mark(q0') = unmarked         # 아직 방문 안 함

# 2. 반복 시작
while ( there exists an unmarked state T in Dstates ):
    mark(T) as visited        # T를 방문 처리

    for each input symbol a in Σ:
        U = ε-closure(move(T, a))     # T에서 a 입력 후 ε로 도달 가능한 상태들

        if (U not in Dstates):        # 새로운 상태라면
            add U to Dstates          # Dstates에 추가
            mark(U) = unmarked        # 방문 전 상태로 표시

        Dtran[T, a] = U               # DFA 전이표에 등록

# 3. 종료 상태 결정
F' = { S in Dstates | S ∩ F ≠ ∅ }     # NFA의 종료 상태를 포함하는 집합이면 DFA 종료 상태

------------------------------------------------------

Output: Dstates, Dtran, q0', F'



move(T, a)

• 집합 T 안의 상태들 중, 입력 a 를 읽고 갈 수 있는 모든 상태들의 집합을 구한다.
  → “입력 a 를 한 번 소비했을 때 도달 가능한 상태들”

ε-closure(...)

• 위에서 도착한 상태들로부터 ε 전이만 따라가며 갈 수 있는 모든 상태들을 추가로 포함한다.
  → “ε-전이로 더 확장된 상태 집합”



⭐ ε-closure(move(T, a))
= “입력 a를 처리한 뒤, ε로 더 갈 수 있는 모든 상태들의 집합”







이해하는데 도움이 됐던 예시

T = {q0}



q0 --a--> q1
q1 --ε--> q2



move(T, a) = {q1}
ε-closure(move(T, a)) = {q1, q2}



• a를 입력으로 이동하면 q1에 도착하고, 그 다음 ε-전이로 q2까지 갈 수 있으니, 둘 다 포함된 집합이 된다.

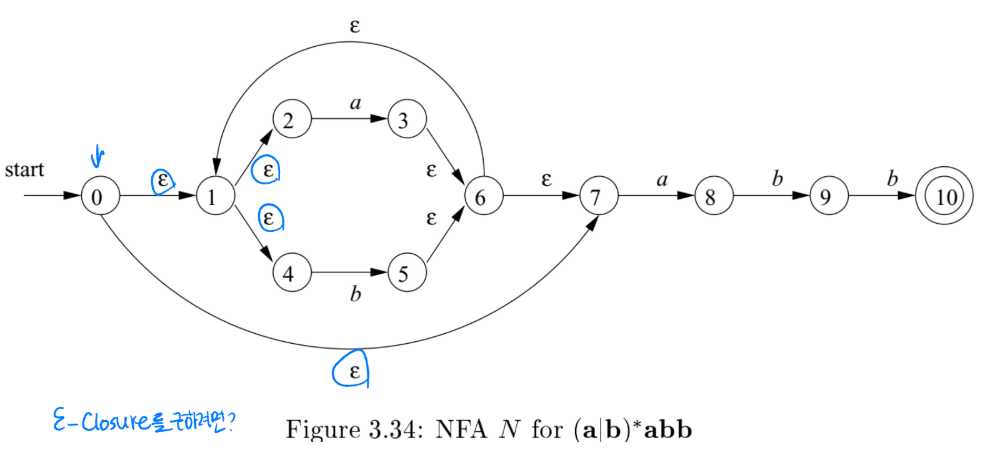

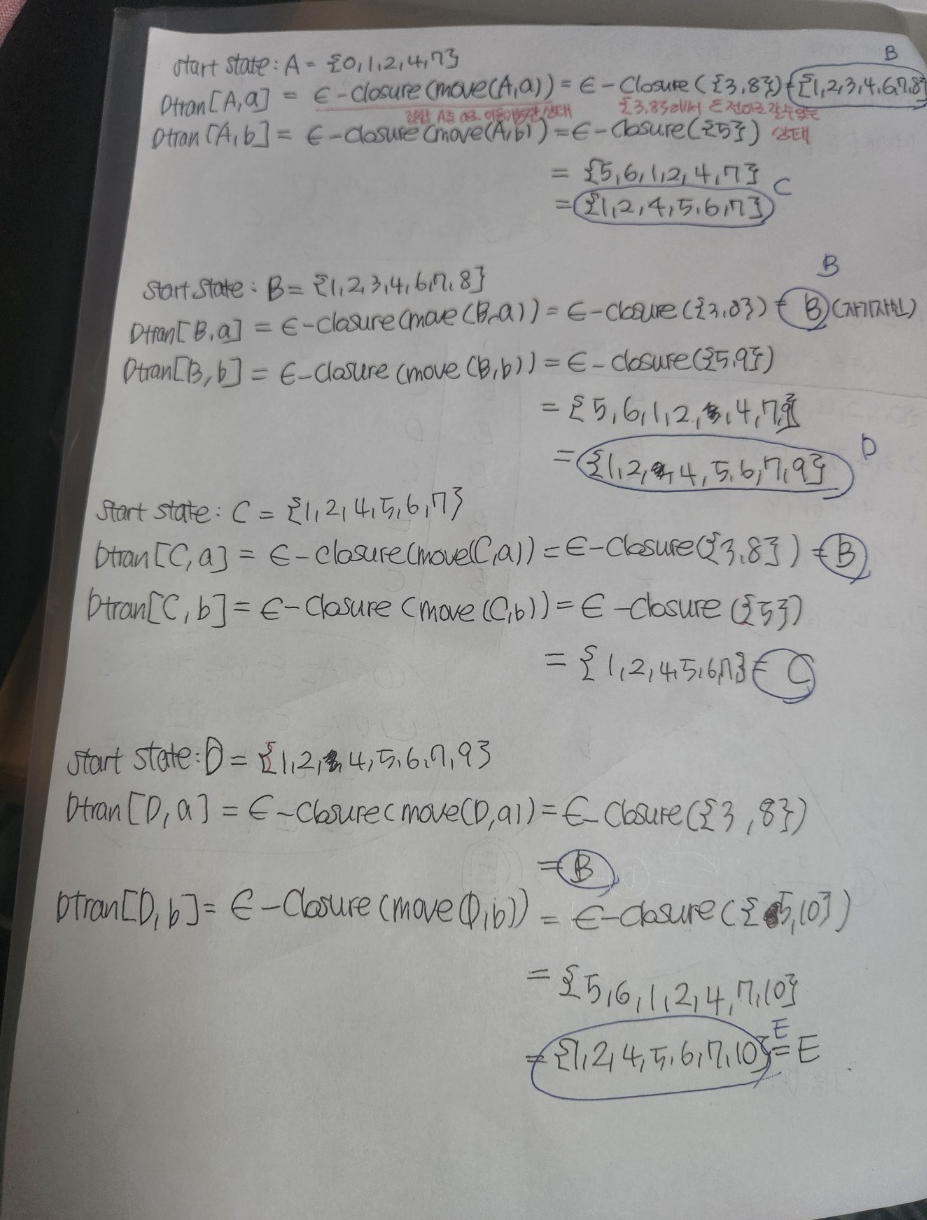

다음과 같이 표로 정리할 수 있습니다.



현재 DFA 상태  (NFA 집합)	입력	move(T, a)	ε-closure(move(T, a)) 결과	다음 DFA 상태
A = {0,1,2,4,7}	a	{3,8}	{1,2,3,4,6,7,8}	B
	b	{5}	{1,2,4,5,6,7}	C
B = {1,2,3,4,6,7,8}	a	{3,8}	{1,2,3,4,6,7,8}	B (자기 자신)
	b	{5,9}	{1,2,4,5,6,7,9}	D
C = {1,2,4,5,6,7}	a	{3,8}	{1,2,3,4,6,7,8}	B
	b	{5}	{1,2,4,5,6,7}	C (자기 자신)
D = {1,2,4,5,6,7,9}	a	{3,8}	{1,2,3,4,6,7,8}	B
	b	{5,10}	{1,2,4,5,6,7,10}	E
E = {1,2,4,5,6,7,10}	a	{3,8}	{1,2,3,4,6,7,8}	B
	b	{5}	{1,2,4,5,6,7}	C

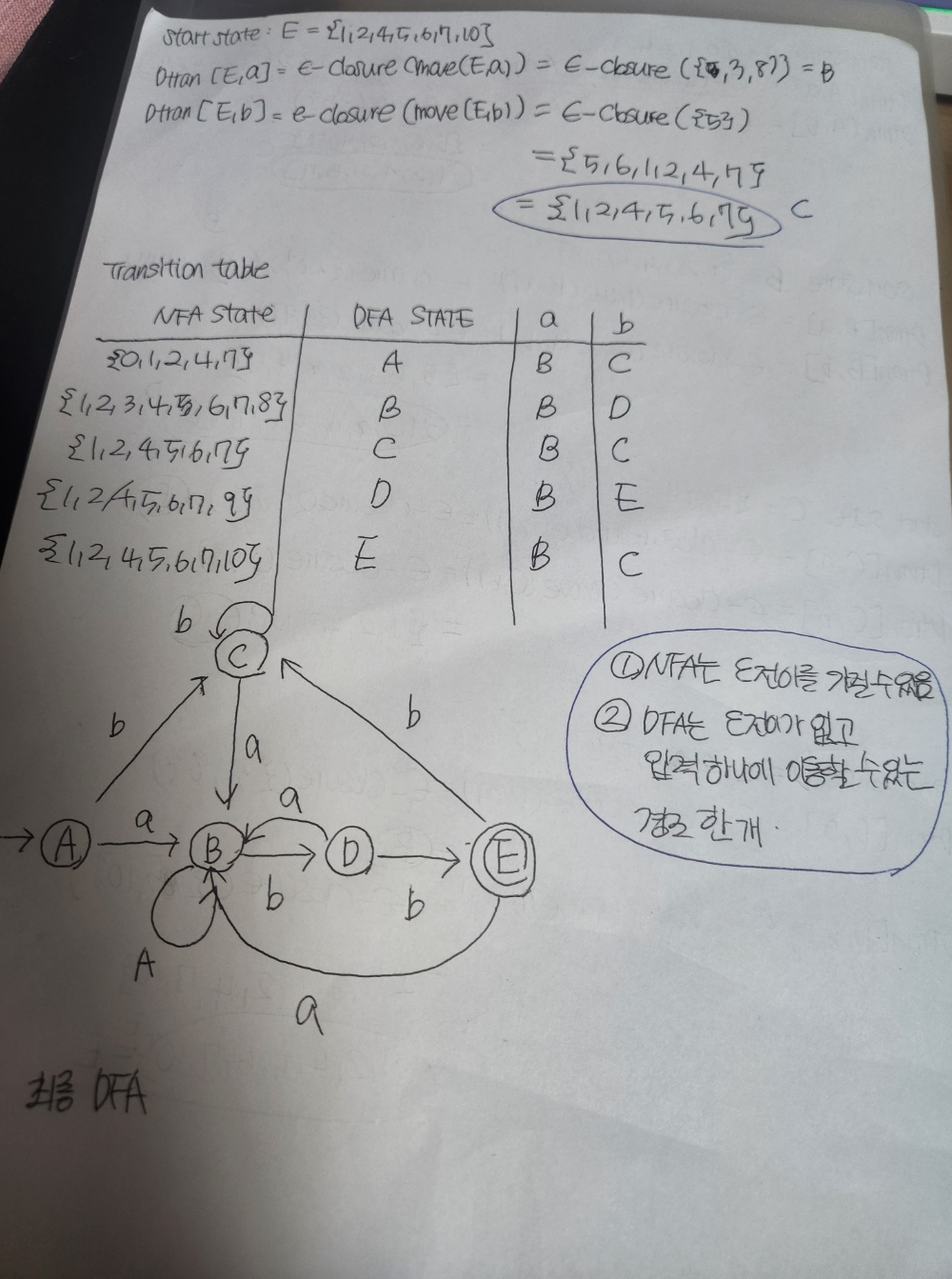

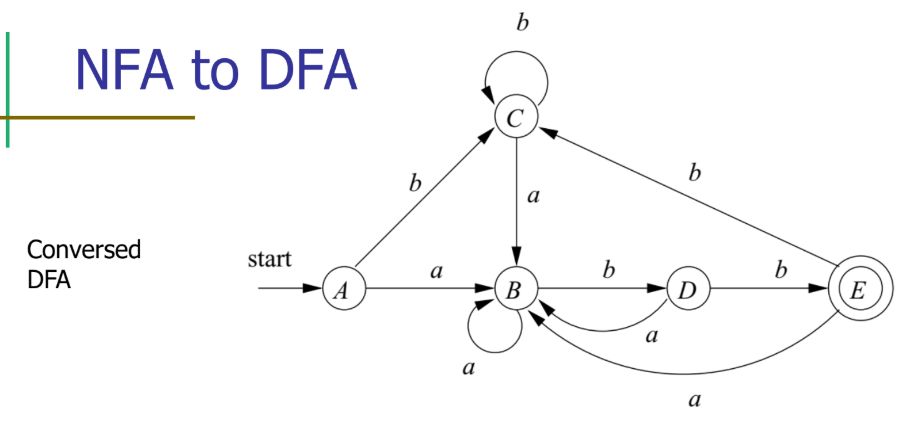

NFA-DFA 과정
